产品概述

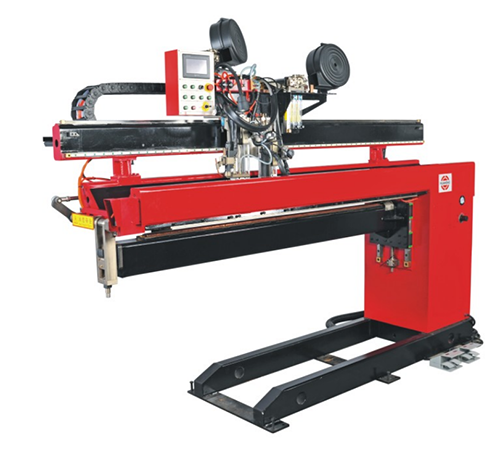

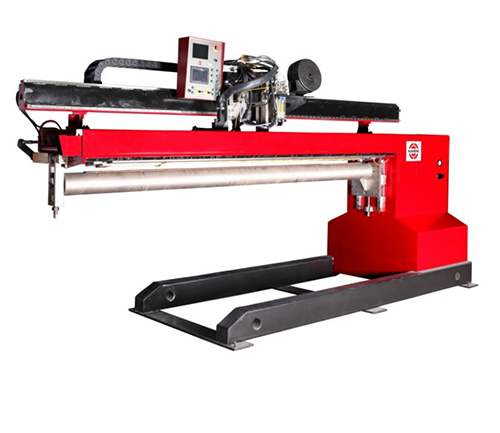

纵缝系列工装主要用于中薄壁筒体的内、外纵缝焊接,可配备PAW、TIG、MIG/MAG的焊接工装。适用于碳钢、不锈钢、铝及其合金、钛及其合金等材料焊接,可用于诸如食品机械、染整设备、电力开关母线筒体、医疗机械、特材化工容器、电力管道、空调机组壳体等产品的焊接,并可根据工件的具体情况对该类纵缝工装加高及增加安全防护装置。焊接过程可靠、高效,整个焊接过程程序化控制。

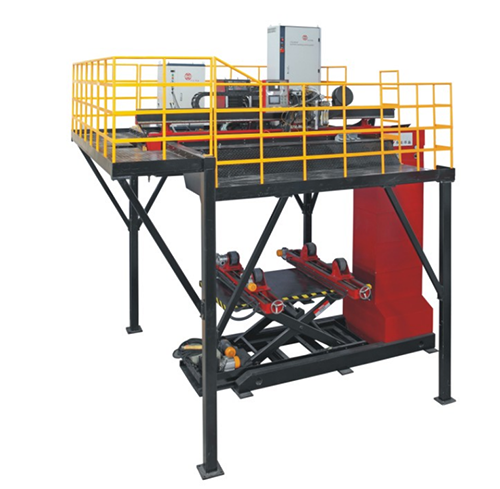

纵缝焊接系统根据客户要求也可分为内纵缝和外纵缝焊接系统。
性能特点
1. 采用琴键式夹紧方式,焊接时散热效果好,工件变形小,焊接质量高;
2. 可适用厚度在0.4-12mm范围内中薄板筒体或板材纵缝焊接;
3. 适合于TIG、MIG/MAG、PAW等焊接工艺方法;
4. 可焊接碳钢、不锈钢、钛合金、铝合金等材质;
5. 根据工件的结构,可选择标准系列的工装,也可根据要求特殊定制;
技术参数
型号 |
HL小型纵缝 |
HL中型纵缝 |
HLN内纵缝 |
||||
HL1500 |
HL2000 |
HL3000 |
HLN4000 |
HLN6000 |
HLN7500 |
||
筒体单枪最大有 效焊接长度(mm) |
1500 |
2000 |
3000 |
4200 |
6900 |
8400 |
|
筒体双枪最大有 效焊接长度(mm) |
|
1600 |
2600 |
3800 |
6100 |
7600 |
|
可夹持最大长度(mm) |
1590 |
2100 |
3075 |
4200 |
6900 |
8400 |
|
可夹持最大直径 (外焊mm) |
φ850 |
φ1100 |
φ1200 |
|
|
|
|
可夹持最小直径 (外焊mm) |
圆芯轴 |
φ110 |
φ180 |
φ180 |
|
|
|
方芯轴 |
|
φ330 |
φ330 |
|
|
|
|
可夹持最小直径 (内焊mm) |
|
Φ2000 |
Φ2000 |
Φ1600 |
Φ1600 |
Φ1600 |
|
可夹持最小厚度(mm) |
0.4 |
1.0 |
1.0 |
1.5 |
1.5 |
1.5 |
|
可夹持最大厚度(mm) |
3.0 |
12 |
12 |
12 |
12 |
12 |
|
压指间宽可调范围(mm) |
7~33 |
5~40 |
5~40 |
10~40 |
10~40 |
10~40 |
|
压板最大压紧力(单边kgf/cm) |
15 |
30 |
30 |
30 |
30 |
30 |
|
芯轴垂直行程 |
15 |
30 |
30 |
60 |
60 |
60 |
|
(mm) |
|
|
|
|
|
|
|
轴端托架调整量(mm) |
10 |
20 |
20 |
30 |
30 |
30 |
|
对中装置可调范围(mm) |
10 |
10 |
10 |
10 |
10 |
10 |
|
行走小车速度(mm/min) |
60~1200 |
60~1200 |
60~1200 |
60~1200 |
60~1200 |
60~1200 |
|
行走小车最大行程(mm) |
1600 |
3000 |
4000 |
6300 |
9000 |
10750 |
|
外形尺寸(长*宽*高) |
2530*820*1600 |
3500*1150*2300 |
4900*1200*2400 |
7100*1200*1800 |
9100*1200*1800 |
11050*1200*2000 |
